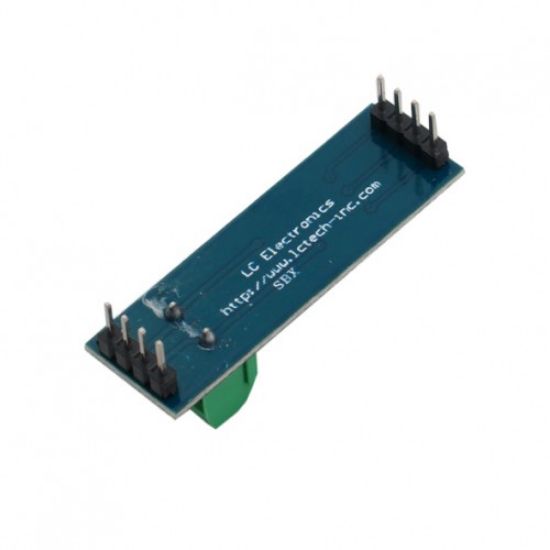

ویژگی‌ها و مشخصات فنی ماژول TTL به RS485 با MAX485 :

1. ولتاژ کاری: 5 ولت DC
2. پورت‌های ارتباطی: ترمینال A و B برای اتصال RS485 و پین‌های Rx, Tx, VCC, GND برای TTL مناسب هست
3. تراشه اصلی: آی‌سی MAX485 ساخت Maxim Integrated هست
4. مصرف جریان بسیار پایین
5. دارای پین‌های DE و RE برای کنترل جهت دریافت و ارسال
6. ساختار صنعتی و مقاوم در برابر تداخل الکترومغناطیسی
7. پشتیبانی کامل از ارتباط دو دستگاه یا شبکه چندگانه (Multi-drop Bus Communication Up to 32 devices)

8 . در حالت پیش‌فرض ارسال و دریافت خودکار برای اغلب پروژه‌ها

 چرا ماژول مبدل TTL به RS485 با تراشه MAX485 انتخاب اول مهندسین است؟

- پیشرفته‌ترین تراشه: بهره‌گیری از آی‌سی قدرتمند MAX485 که کمترین مصرف توان و بالاترین تحمل نویز را در بین تمامی تراشه‌های RS485 دارد.
- انتقال دیتا تا فاصله ۱۲۰۰ متر: ایده‌آل برای پروژه‌های صنعتی و شبکه‌های توزیع‌شده که نیاز به ارتباط بلندمدت و پایدار دارند.
- سرعت بالا و پایدار: انتقال اطلاعات تا 2.5 مگابیت در ثانیه بدون افت کیفیت با این ماژول .
- با Arduino, ESP32, STM32, PLC، رزبری پای و میکروکنترلرهای AVR و ARM کاملا سازگاری دارد
- ابعاد کوچک، قیمت اقتصادی و نصب آسان
- پشتیبانی از پروتکل MODBUS RTU و استانداردهای صنعتی
- خروجی محافظت‌شده در برابر اتصال کوتاه و ولتاژ معکوس

کاربردهای اصلی مبدل TTL به RS485 :

- اتصال آردوینو به تجهیزات صنعتی
- راه‌اندازی شبکه MODBUS RTU با ماژول RS485
- ساخت سیستم خانه هوشمند و اتوماسیون صنعتی
- کنترل و مانیتورینگ سنسورها و عملگرها در فواصل دور
- ارسال و دریافت دیتا بین دو یا چند آردوینو روی یک خط RS485
- اتصال به اینورتر، PLC، نمایشگرهای صنعتی و تجهیزات پزشکی
- ساخت تابلو برق و سیستم‌های حفاظتی بزرگ
- ایجاد ارتباط بین رزبری پای و میکروکنترلرها با تجهیزات RS485

راهنمای نصب و استفاده ماژول مبدل MAX485 به آردوینو :

۱. اتصالات سخت‌افزاری:
   - VCC را به ۵ ولت، GND را به زمین آردوینو متصل کنید.
   - RO به RX و DI به TX آردوینو متصل گردد.
   - A و B به خط BUS RS485 متصل می‌شوند (برای چند آردوینو یا تجهیزات سریال با هم).
   - پین‌های DE و REمعمولاً به هم وصل و به HIGH/LOW متصل می‌شوند تا ارسال و دریافت مدیریت شود.

۲. نمونه کدنویسی برای ارسال و دریافت اطلاعات با Arduino:
```cpp
void setup() {
  Serial.begin(9600);
}
void loop() {
  Serial.println("Hello RS485!");
  delay(1000);
}
در پروژه‌های دو طرفه برای مدیریت DE/RE باید آن‌ها را به یک پین دیجیتال دیگر وصل کنید و هنگام ارسال HIGH و در حالت دریافت LOW قرار دهید.

۳. تست و عیب‌یابی:
   - از سلامت سیم‌کشی و اتصال صحیح A و B در همه دستگاه‌ها مطمئن شوید.
   - از مقاومت پایان خط (120 اهم) در ابتدا و انتهای شبکه RS485 غافل نشوید.

مزایای مبدل MAX485 :

- مصرف انرژی کمتر: بسیار مناسب برای پروژه‌های دارای باتری یا مصرف طولانی مدت
- راحتی پیاده‌سازی و استفاده : مخصوصاً برای پروژه‌هایی که همزمان به چند ماژول نیاز دارند
- سازگاری سخت‌افزاری بالا: با تجهیزات صنعتی و انواع آردوینو و رزبری پای
- مقاومت و تحمل بالای نویز و فاصله انتقال طولانی

سوالات کاربران درباره ماژول TTL به RS485 :

  آردوینو را به PLC یا اینورتر صنعتی با این ماژول می‌توان متصل کرد؟
بله، با رعایت سطح ولتاژ و سیم‌کشی صحیح، ارتباط دوطرفه و سریع برقرار خواهد بود.

آیا برای راه‌اندازی ماژول RS485 نیاز به برنامه‌نویسی ویژه‌ای است؟
خیر، اگر نحوه ارسال و دریافت سریال را بدانید،  تفاوت فقط در سیم‌بندی و مدیریت DE/RE است که با چند خط کد انجام می‌شود.

**برای شبکه چندین دستگاه (مثلاً شبکه سنسورها) این ماژول جواب می‌دهد؟**
بله، استاندارد RS485 تا 32 گره را روی یک باس پشتیبانی می‌کند.

**چرا باید ماژول RS485 با تراشه MAX485 تهیه کنیم؟**
این تراشه کم‌مصرف و فوق‌العاده پایدار است و بهترین گزینه برای پروژه‌های طولانی و حرفه‌ای محسوب می‌شود.

خرید و قیمت ماژول RS485 MAX485 از برق کالا :

قیمت ماژول مبدل TTL به RS485 با چیپ MAX485 معمولاً بین 20.000 تا 50.000 تومان(بسته به کیفیت PCB و نوع قطعات) در بازار ایران عرضه می‌شود. هنگام خرید به کیفیت برند، اصالت آی‌سی و سلامت لحیم‌کاری دقت نمایید. خرید اینترنتی از برق کالا با تضمین اصالت و ارسال سریع توصیه می‌شود.

جمع‌بندی و نتیجه‌گیری :

ماژول مبدل TTL به RS485 با تراشه MAX485 ابزار بسیار کاربردی و پرطرفدار برای هر مهندس، دانشجو و علاقه‌مند به پروژه‌های هوشمند و صنعتی است. اگر هدف شما داشتن ارتباط مقاوم در برابر نویز، سرعت بالا و امکان توسعه شبکه‌های ارتباطی تا چند صد متر (یا حتی کیلومتر) است، این ماژول تضمین عملکرد دارد. با قیمت مناسب، راه‌اندازی آسان و پشتیبانی کامل از پروتکل‌های صنعتی، انتخابی هوشمندانه برای هر پروژه خانه هوشمند، مانیتورینگ، اتوماسیون و کنترل دستگاه‌های صنعتی خواهد بود.
